OHMEX METEOROLOJİK VE OŞİNOGRAFİK SİSTEMLER
AIS İle Entegre Tide ve Meteorolojik Ölçüm Sistemi
AIS (Automatic Identification System) gemilerin birbirlerinin konumlarını takip edebilmeleri için gelştirilmiş bir sistem olup, radardan sonra icat edilen en kayda değer seyir ve seyir güvenliği sistemdir. AIS GPS verilerinden elde edilen zaman ve konuma bağlı olarak çalışan bir teknolojinin ürünüdür. Gemilerin üzerine kurulan konumlandırma sistemleri ile konum ve zaman verilerini radyo dalgası ile yayar ve bu şekilde her bir gemi kendi konumunun yanısıra diğer gemileri de bir ekran üzerinde görür.
Bu sistem ile entegre çalışan ve ilave bir uygulama olan Aid To Navigation (AtoN) "navigasyona yardımcı" anlamına gelen ve gemilerden harici bir yere, şamandra, deniz feneri, kayalık gibi alanlar üzerine, hatta gemilere konan ve anlık olarak bazı önemli verileri (tide verisi, hava durumu gibi) yayınlayabilme özelliğine sahip bir sistemden oluşur. Bu yayınlar AIS sistemi olan her gemi tarafından algılanabilirler.
Tide verilerinin anlık olarak gözlemlenmesi için limanlarda veya seyir güzergahlarında gözlemlemeler yapılarak bir çok çalışmalar yapılmıştır ancak hiç biri AIS kadar başarılı olamamıştır. Kullanılan ortak sistem aracılığı ile en yakında bulunan veri hiç bir ilave sistem ve maliyet gerektirmeden AIS sistemi bulunan tüm gemilere anlık olarak iletilmiş olmaktadır.
AIS AtoN belirlenmiş zaman aralıklarında AIS frekanslarından üç tip mesaj göndereren (tip 6, 8 ve 21) bir elektronik cihazdır.
Mesaj 6 adreslenmiş-kodlanmış-mesaj olup, AtoN’un çalışmasına ait durum raporunu sistem belirli sistemlere iletirler. Mesaj 8 ise parametrelere ayrılmış verileri yayınlar için kullanılır. Bu sistemde tide ve meterolojik veriler bu tip frekanstan yayınlanırlar. Mesaj tipi 21 de ise güvenli seyir için gerekli olan yüzen veya sabit konumsal veriler yayınlanır ve tüm AIS sistemlerinde görüntülenirler.
AIS Yazılımı
Şu anda yaınlanan TideMet verisinin okunabilmesi için AIS yazılımlarının bunu desteklemesi gerekmektedir. Ancak giderek artan talep ve teknolojiye olan yatkınlık nedeniyle yeni yazılımlar bu kodları otomatik olarak dekode edebilmekte ve yaygınlaştıkça da daha çok desteklenir hale gelmektedir. Çünkü bu sistemin kullanılmaması durumunda hartalar üzerinde verilen tide değerleri mevcut atmosferik koşullara bağlı olarak 1 metreye kadar rahatlıkla değişebilmektedir.
Bağımsız AtoN TideMet istasyonu
AtoN aleti, belirli bir standard ekseninde denizcilik endüstrisi için L3 Communications şirketi tarafından geliştirildi. Sistem tam otomatik bir sistem olup, kurulup çalıştırıldıktan sonra ilave bir bakım gerektirmez. Sadece iletişim ayarlarının, bölgeye uygun olarak ayarlanması gerekmektedir. AtoN ünitesi IMO spesifikasyonlarında, IMO MSC.74(69) Annex 3, IEC 61993-2, and ITU.R M.1371-1 standardına uygun olarak üretilmektedir.
Ohmex firması da bu sistemi kullanarak bu sistem ile entegre çalışan, tide (gel-git) ve meterorolojik ölçümler yapan AIS TideMet sisteminini geliştirdi.
TideM8 Tide Gauge (Su Seviyesi Ölçer)

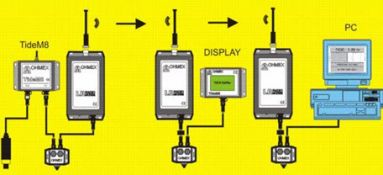

TideM8 su seviyesi kotunun ölçülmesi için kullanılan ve güncek teknolojilerin birleştirilerek optimize edildiği bir sistemdir. Sistem tek başına kara kutu olarak kullanılabilinirken, aynı zamanda BlueTooth, modemler veya direk el veya masaüstü bilgisayarlara bağlanarak veri transferi yapılabilir veya anlık veriler gözlemlenebilir. El bilgisayarları ve masaüstü bilgisayarlarında çalışan kendi yazılımı vardır. Yazılım hem veri toplamada hem de verinin monitör edilmesinde kullanılır.
Transducer paslanmaz çelik korumalı bir transducere sahip olup, üzerinde hava basıncını elemine etmek için barometre ve de su sıcaklığını ölçen sensöru vardır.
Üzerinde 16 MB veri kaydetme ve korumalı hafıza kartı sayesinde 10 yıl boyunca Tarih, Saat, ortalama tide yüksekliği, su sıcaklığı, barometrik basınç ve dalga yuksekliği verilerini saklayabilme özelliğine sahiptir. Kayıt aralığı ihtiyaca göre ve hafıza kapasitesine göre belirlenebilir.
| Çalışma basıncı: | 1 bar |
| Derinlik: | 0-10 m |
| Hassasiyet: | ±1 cm (Karesel Ortalama Hata) |
| Ölçüm aralığı hızı: | 5 Hz |
| Güç sarfiyatı: | 1 ma ile 20 ma arası (çalışma aralığına bağlı) |
| Gerekli güç girişi: | 9-30 vDC |
| Veri formatı: | ASCII 9600/4800 baud, 8 bit, 1 stop, no parity |
| Radyo formatı: | ASCII Bluetooth |
| Paket ebatı: | 150x105x35 (mm) |
| Transducer ebatları: | Uzunluk 140 mm, çap 30 mm |
| Ağırlık: | 1.0 kg |
AirMar Hava Durumu Ölçüm Cihazı
AirMar, karada, denizde ve navigasyonda kullanılmak üzere üç tip modeli olan bir hava durumu ölçüm cihazıdır. Kullanım amacına bağlı olarak üç modeli bulunmaktadır. Sistem üzerinde hareketli parça bulunmadığı için son derece dayanıklı ve uzun ömürlüdür.
PB200 - Okyanus ötesi seyir yapan gemileri için uygun
- Gerçek rüzgar hızı ve yönü
- Anlık rüzgar hızı ve yönü
- Hava basıncı
- Hissedilen hava sıcaklığı
- Rüzgar hızını ultrasonik olarak ölçer
- WAAS GPS sistemi
- Üç akslı hareketsiz yön belirleme cihazı
- Üç akslı hızlanma sensörü ile boyuna ve enine hareket açıkarını ölçer (roll ve pitch)
- NMEA 2000 ve NMEA 183 cıktısı vardır
- WeatherCaster Yazılımı
- Dugun ortamda yön hassasiyeti 1 derece
- Dinamik ortamda yön hassasiyeti 2 derece
- Dinamik ortamda dönme miktarını ölçer
- Bakım gerektirmez dizayn ve yapısı
PB150 - Liman ve sosyal amaçlı kullanılan gemiler için uygun
- Gerçek rüzgar hızı ve yönü
- Anlık rüzgar hızı ve yönü
- Hava basıncı
- Hissedilen hava sıcaklığı
- Rüzgar hızını ultrasonik olarak ölçer
- WAAS GPS sistemi
- Üç akslı hareketsiz yön belirleme cihazı
- Üç akslı hızlanma sensörü ile boyuna ve enine hareket açıkarını ölçer (roll ve pitch)
- NMEA 183 cıktısı vardır
- Bakım gerektirmez dizayn ve yapısı
LB150 - Sabit istasyon noktaları için
- Gerçek rüzgar hızı ve yönü
- Anlık rüzgar hızı ve yönü
- Hava basıncı
- Hissedilen hava sıcaklığı
- Hava sıcaklığı
- Nem oranı
- Çiğlenme noktası sıcaklığı (atmosferde bulunan nemin yoğunlaşmaya başladığı noktadaki sıcaklıktır)
- Rüzgar hızını ultrasonik olarak ölçer
- WAAS GPS sistemi
- Üç akslı hareketsiz yön belirleme cihazı
- Üç akslı hızlanma sensörü ile boyuna ve enine hareket açıkarını ölçer (roll ve pitch)
- NMEA 2000 ve NMEA 183 cıktısı vardır
- WeatherCaster Yazılımı
- Dugun ortamda yön hassasiyeti 1 derece
- Dinamik ortamda yön hassasiyeti 2 derece
- Dinamik ortamda dönme miktarını ölçer
- Bakım gerektirmez dizayn ve yapısı
